- 课程内容 - |
软件课程中将会对VirtualLab Fusion中所使用的场追迹和光线追迹方法的原理进行介绍。在介绍VirtualLab软件用户界面组件的同时,将会详细讨论了软件中所使用的不同文件类型。课程中将会基于光线追迹和场追迹两种仿真引擎,在动手操作训练中可以实践多种激光系统中光学系统的设置及仿真。同时与会学员将学习使用会话编辑器以设计各类衍射光学元件,并使用堆栈的概念实现2D和3D光栅的仿真和优化。通过整个课程的学习,学员基本能够实现光学建模以及简单的衍射元件设计和光栅分析。 课程将介绍VirtualLab Fusion建模方法以及各类系统过的搭建和分析过程,并进行衍射和光栅的设计和分析。 |
- 课程大纲 - |
介绍光学系统中用场追迹和光线追迹仿真光的概念: VirtualLab中电磁光建模以及数值数据存储,光场分布可视化,使用不同的物理模型,应用场追迹的概念模拟光在自由空间以及元件间的传输,利用探测器评价光场分布,物理和数值建模误差。 光路图,参数运行文件,优化文件,会话编辑器,VirtualLab管理器和属性浏览器。 激光传输系统构建,光束波相差,光束参数计算,光线追迹和场追迹,参数运行以及参数优化的使用。 经典干涉系统仿真,相干及部分相干光源建模,干涉图计算。 像差分析,在透镜系统中矢量光束传播效应的建模,聚焦范围的研究,点扩散函数(SPF)和调制传递函数(MTF)的仿真,激光系统和空间频率滤波器的仿真。 IFTA介绍,1f/2系统、近轴远场系统以及角谱系统介绍,会话编辑器应用介绍。 折射光束整形器设计,衍射光束整形器设计,圆形或矩形高帽高斯光束整形器设计。 规则分束器设计,任意分束器设计。 规则扩散器设计,任意扩散器设计。 相位图转换,结构设计,GDSII文件。 光栅仿真介绍: 堆栈概念使用,2D光栅和3D光栅定义,界面光栅和介质光栅定义,自定义光栅应用。 2D光栅光路图应用,光栅结构构建,衍射级次分析,光栅内部场分析。 抗反射蛾眼结构设计和优化,柱状介质光栅仿真。 参数优化和参数运行文档应用,扫描参数设置,目标函数设置&目标探测器设置。 答疑 |
- 软件介绍 - |

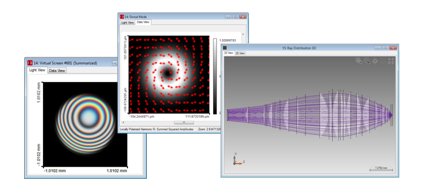

现代光学系统可能包含大量不同种类的光学元件,如折射透镜、衍射透镜、折衍混合透镜、菲涅尔和渐变折射率透镜以及衍射光学元件,像扩束器、光束整形器、衍射光束分束器、计算全息、相位板、光栅、自由表面元件和微透镜阵列。除此以外还有使用光源的不同特性,如相干度、颜色和偏振。 一个有效的光学建模要求将所有这些类型的元件和光源放在一个软件平台上进行高精度且快速的仿真模拟。VirutalLab FUSION是在VirtualLab场追迹模拟引擎的基础上,新增了功能强大的几何场追迹模拟引擎。经典场追迹模拟引擎统一了从几何光学到电磁场方法的各种建模技术。在光学模拟与设计中包含了衍射、干涉、部分相干、像差、偏振等各种物理效应,从而能够高精度的进行光学模拟与设计。而几何场追迹模拟引擎则是通过使用几何光学的方法来近似求解麦克斯韦方程组,从而能够快速的完成各种复杂光学系统的模拟仿真,同时在模拟过程中包含了除衍射外的各种物理效应。经典场追迹模拟引擎与几何场追迹模拟引擎的联合使用,既能够保证光学系统模拟和设计的精度,又能够保证其速度,是物理光学和几何光学的完美结合。最后,其传统的光线追迹模拟引擎能够快速的完成光学系统的性能评估。 |
